8、吸风废气处理系统

8.1 吸风总管设计于非操作面上方，便于下方辅助设备的操作及维护。槽边采用高位式吸风罩，机架顶部布置有吸风罩，每个支风管都有调节风门，整体吸雾效果强劲，使封闭室体内的蒸汽刺激性气体及时及时排出避免扩散至车间。管路布置美观确保正常使用的工艺槽位吸风效果。

8.2所有风罩风口下侧与槽沿连接处，均设有防泄漏挡板，解决漏风现象。

8.3 塑料吸风罩布置在产线的功能槽两端。制作材料为PP板 8mm，并与主风管相联。

8.4本设备生产线产生含酸碱废气总量为Q＝31200m3/h，配吸风防腐玻璃钢风机。型号:BF4-72-№10C

风量:Q=36000m3/h 全压;P=2000Pa 功率:N=37Kw。

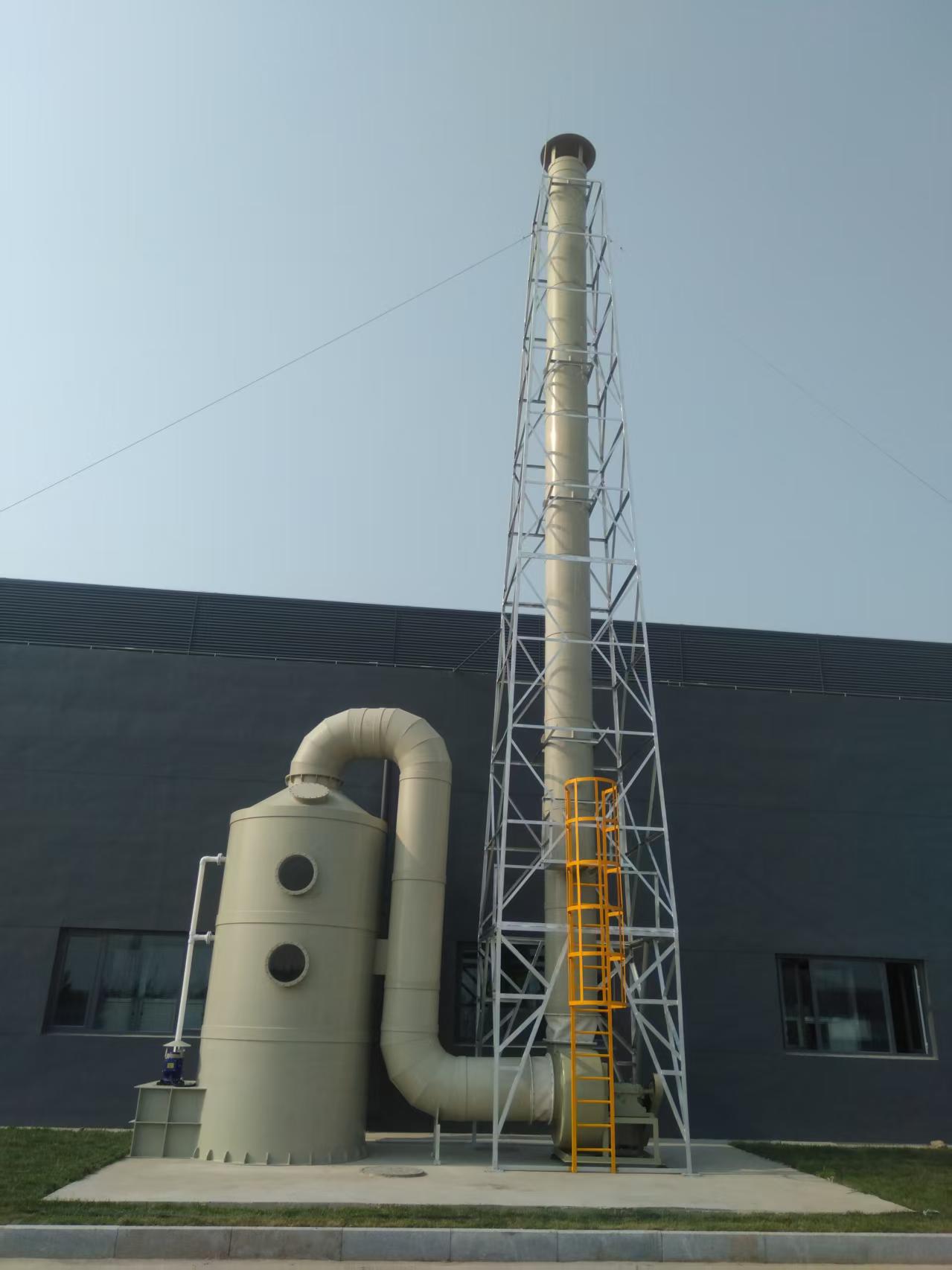

8.5配废气净化塔1台,型号为:WXS-1-26

耐腐液下泵:SEG-65102/5.5Kw 净化塔直径:2400mm 塔高5200mm

8.6经处理后的气体经管道到排气总管里，排放的气体符合GB21900-2008二级排放标准要求。对保证操作工人的身体健康、保护空气质量有着积极效果。

8.7排气总管利用车间外立墙面进行固定，同时在车间房顶配置固定支架。
